自动清洗精密过滤干渣设备

收藏
产品说明

  自清洗精密过滤干渣设备是在一代产品的基础上成功研发的的二代产品。该设备借鉴国外成功经验,利用原有设备的优异过滤性能,应用内喷淋洗涤的方法负压抽气、正压排渣,保障过滤、清洗及吹干后的固体排除。增加了在线清洗功能,延长了滤膜使用寿命;脱饼方式由清液反洗改为压缩空气吹干再反吹,实现排干渣的目的。


  工作原理:

      进液→清洗→过滤→排液→吹干→排渣→冲洗


  产品特点:

  有效的固液分离:采用具有表面过滤性能的滤膜进行过滤,可使液体中的固体颗粒和悬浮物全部截留在滤膜的表面,是目前最有效的固液分离装置之一。

  达到正压反吹液体过滤:自动反洗表面过滤器采用的滤芯是管状过滤结构,有效的过滤面积可以远远大于传统的过滤设备,过滤面积大,达到处理能力大的效果,形成一种新型正压反吹液体过滤设备,同时将表面过滤技术、工业自动控制技术及新颖的阀门技术完美结合在一起。

  滤膜抗结垢性能强:过滤器滤膜的材质采用高分子涂层处理,表面光滑疏水,抗结垢抗结晶,在易结垢易结晶水质条件下可以长期稳定运行。

  干渣含水率低便于外运:在一代自动反洗表面过滤器的基础上优化排渣系统,有效降低外排废渣的含水率,便于外运,降低了后续处理成本。

  延缓滤饼板结:自清洗精密过滤干渣设备中的滤芯为柱状管,滤饼层脱离滤膜表面依靠压缩空气的压力完成反吹脱饼,从根源上杜绝了传统过滤器滤料层遇到易结垢易结晶或胶体物质条件下板结成块的弊病,同时设备每个循环环节中都具备自清洗功能。

  过滤范围广,过滤精度高:待过滤液高含固量情况下,自清洗精密过滤干渣设备正常运行,因此,对于工业废水经化学处理后的高含固浆液,采用自清洗精密过滤干渣设备处理,可以将数万mg/L含固量的浊液一次性过滤为含固20mg/L的清液。




  工艺流程简图:




  设备的组成


  自动清洗精密过滤干渣设备是封闭的压力容器,主要由主桶体、水平管、集液管、过滤元件件、气控阀门、全自动集成控制器及相关配管组成。

  过滤器主桶体:由封头、水平管和下桶体组成。用于完成设备过滤及滤液输送。




  (上)设备现场实图


  过滤元件:设备核心部分,由滤芯和滤膜组成。完成液体过滤和滤渣脱饼。




  (上)过滤元件原理图示

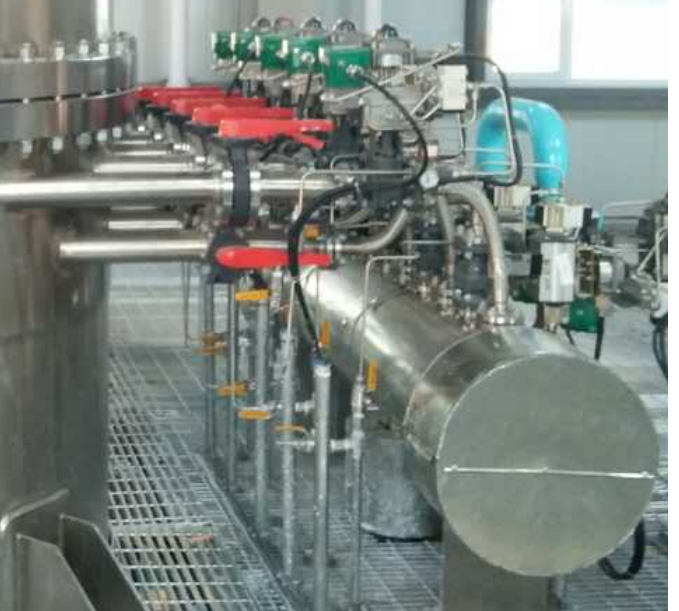

  集液装置:用于输送和收集过滤清液。由水平集液管和集液灌组成。




  (上)现场实图


  集成控制器:采用电脑全自动控制,根据工艺要求进行适时显示、修改、记录各种工艺参数。实现中文显示,人机界面。可与各种上位机进行通讯,操作方便,运行稳定可靠,实现了自动化。

  配套电源:0.15Kw,交流220V;

  配套气源:压力0.6MPa,流量0.8m3/min

  带远控接口,防护等级IP65;

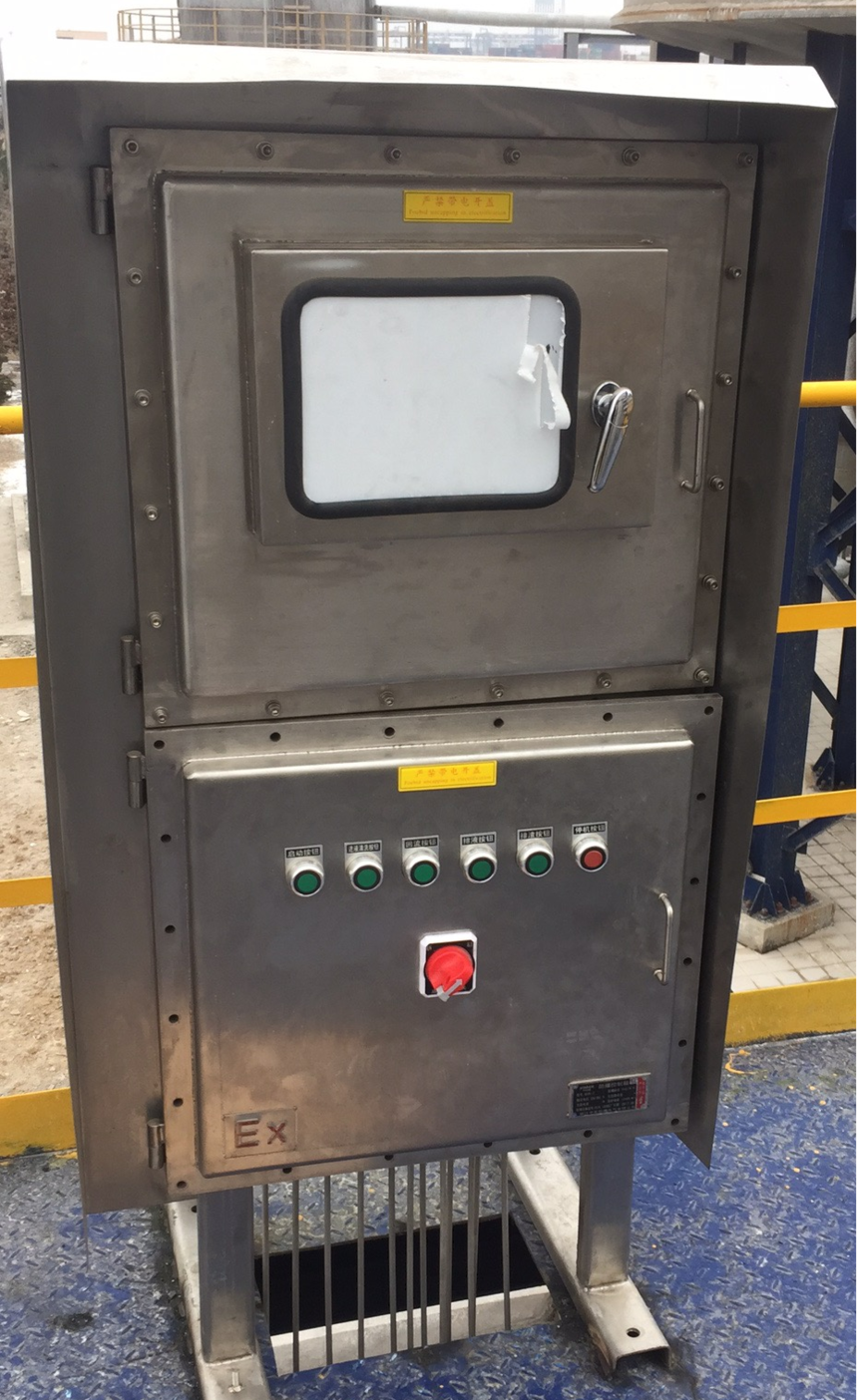

  (上)防爆型不锈钢集成控制器实图


  产品成套技术指标与性能:



序号



技术指标

性能参数说明

1

过滤压力

0.05~0.5MPa

正压过滤;过滤压力0.05MPa-0.5MPa范围内均可正常工作。

2

过滤范围

20PPm(0.002%)~

100000PPm(10%)

被过滤液中的固含量在20PPm(0.002%)~50000PPm(5%)均可有效去除。

3

适应温度

5~75

被过滤液温度在5~85范围,设备均可正常工作。

4

化学稳定性

PH=0.1~14

耐酸、碱、盐溶液长期腐蚀,良好的化学稳定性。

5

控制方式

过滤-反吹-排渣

运行时间(秒级)

连续可调

过滤--排渣全气控运行,通过控制按钮实现。

6

滤芯寿命

1~10μ m孔径

表面膜技术

滤膜表面疏水性强,容易脱饼;

点支撑结构和低压过滤,表面磨损小,保证了滤膜的使用寿命。

7

滤后水质

悬浮物总量

小于50ppm

具有表面过滤性能的滤膜;

特有的清液回流装置。

8

滤后渣含水率

<70%

独特的吹干和排渣方式,保证了排渣的含税率

9

过滤效率

0.4~0.65m3/m2/h

独特的导流结构,过滤时水流均布,反吹时气流分布均匀,提高了过滤能力。



  设备配套条件





技术条件

1

安装环境

1.室外或室外均可,长期在0°C以下运行要有保温措施;

2.环境条件允许为弱酸或弱碱性腐蚀性气氛;

3.钢平台或水泥平台架空安装;

4.排渣须配有盛渣斗

2

工作制度

1.每天24小时连续运行;

2.年工作制度8000小时(333天);

3.有专职管理人员;

3

气象条件

1.气压kPa:适应于国内所有地区;

2.气温):30~+45

3.相对湿度(%):长期在85%~90%的条件下正常运行;

4

电源条件

1.控制和照明:220V/50Hz,单相;

2.火、零、地线明确标记,按要求供电;

3.功率消耗:0.15KW

4.防护等级IP65

5

气源条件



1要求提供仪表用气。

1.1气压:0.6MPa(至集成控制器进气端子);

1.2.耗气量:阀门控制:耗气量0.8m3/min

1.3当现场不能提供仪表用气时,可采取移动式空气压缩机供气,空气压缩机选购参数:

.气压:1.0MPa(空气压缩机供气端子);

.需配置1m3储气罐

2、要求工业用气

2.1气压0.6MPa

2.2耗气量:设备工艺运行1.6m3/min以上。



6

进液方式

1.正压进液。

2.当待过滤液与过滤器清液出口液位差大于6米,含固量小于1%时,可直接利用液位差向过滤器进液;

3.通常采取进液泵向过滤器进液,扬程选取40米;

7

滤膜再生

1.在酸性废水直接过滤工艺中,不需要酸洗再生;

2.在酸性废水中和浆液过滤工艺中,采用5~15%稀盐酸酸洗再生;


  产品规格型号



序号

型号

外形φ×h

容积

滤芯数目

处理能力

mm

m3

(根)

M3/h·m2

1

GGY-5ANRB-L

800×2100

1.3

25

3

2

GGY-10ANRB-L

800×3200

1.8

25

3~6

3

GGY-20ANRB-L

1200×5200

7

38

7~13

4

GGY-40ANRB-L

1600×4200

6.2

63

13~28

5

GGY-60ANRB-L

1800×5830

13

98

28~33

6

GGY-80ANRB-L

2000×6200

17

120

33~48

7

GGY-120ANRB-L

2400×6450

20

178

45~65

8

GGY-150ANRB-L

2800×6800

32

249

60~80


  说明:

  1、型号说明




  2、产品选型说明

  单台设备选型时根据待处理液含固量、液体粘性等综合考虑进行选型。含固量大时处理能力可参考表内较低处理量,反之,可选较高处理量;液体粘性较大时,处理能力可参考表内较低处理量,反之,可选较高处理量。


  应用领域


  工业废水处理

  黄金冶炼、铜冶炼、铅锌冶炼废水

  高砷、氟硫铁矿制酸烟气净化废水

  污水处理厂城市生活污水处理

  石油化工催化裂化废水净化

  磷复肥生产中的含氟废水

  锡冶炼烟气脱硫废水

  火电厂废水处理

  选矿水


  工艺液体过滤净化

  低砷氟硫铁矿制酸、磷石膏制酸,

  铜冶炼电解阳极泥氯化银、粗硒过滤回收

  五氧化二钒生产中钒液浸出后的过滤净化

  饲料级磷酸氢钙一段除氟中和液过滤

  甲醇生产、烟气脱硫废碱液过滤

  稀土、料浆、矿浆液过滤

  黄金提炼金贵液过滤净化

  烟气净化稀酸过滤回用

  稀磷酸过滤净化提纯

  钽铌物料过滤回收

  锌电解液过滤净化

  硫酸铜贵液过滤

  纳米材料合成
