自动反洗精密过滤器

收藏
产品说明

  西安金淦禹过滤科技有限公司自有产品----自动反洗精密过滤器是一种低压反洗液体过滤设备,它将精密过滤技术、工业自动控制技术以及可靠的阀门技术完美的结合在一起,实现了过滤技术的自动化。过滤方式采用具有精密过滤性能的滤膜进行过滤,可高效去除液体中的固体颗粒和悬浮物。


  产品特点:


  结构简单:由上桶体、下桶体、膜组件、气控挠性阀门、自动集成控制器及相关配管组成。

  过滤压力低:正压过滤,过滤压力一般在0.05~0.15MPa范围内。

  过滤范围广、精度高:含固量从20ppm~100000ppm均可被有效去除;膜面孔径小呈漏斗状,过滤精度较高,滤后清液悬浮物小于20ppm。

  极佳的化学稳定性:桶体、管板及配管均有衬胶,具有耐酸、碱、盐溶液的特点。

  自动化程度高、操作简单:整个过程全部由集成控制器自动控制,无需专人看管。

  寿命长、成本低:过滤压力小,反冲张力均匀,设备能耗低、运行成本低。

  体积小、占地省:占地面积仅为其他过滤装置相同处理量的十分之一。


  设备核心技术特点


  表面过滤技术:待过滤液中弥散性颗粒及悬浮物在滤膜表面形成具有斗状孔径的表面过滤层,拦截微米级颗粒、胶体物质、石膏、重金属氢氧化物等。反冲时底部大颗粒孔径使滤饼快速脱离滤膜表面。

  高分子涂层:滤膜经高分子涂层处理,形成方形漏斗状滤孔,使表面过滤层形成速度快,分布较均匀。表面光滑疏水,抗结垢、抗结晶。

  独有的滤芯导流技术:滤膜与龙骨之间的高密度点支撑力,是滤布接近于悬浮状态,过滤时能获得最大流通量。滤膜与龙骨之间有较大范围的径向及切向运动,保证了脱饼的高效率性。

  利用自身液位压差完成反冲洗:反冲时滤膜外表面无支撑,由液位差引起的由内向外的冲击力作用于滤饼即可完成脱饼任务。滤膜受到的表面张力适当,因此滤膜使用寿命长。


  工作原理:


  过滤→反冲→沉降→排渣→过滤循环




  工艺流程简图:




  设备的组成:

  自动反洗表面过滤器结构简单,主要由主桶体、花板、膜组件、气控挠性阀

  门、全自动集成控制器及相关配管组成。


  过滤器主桶体:


  由上桶体和下桶体组成。

  上桶体:收集过滤后清液,提供反冲压力差。

  下桶体:进液、反冲、沉降和排渣,

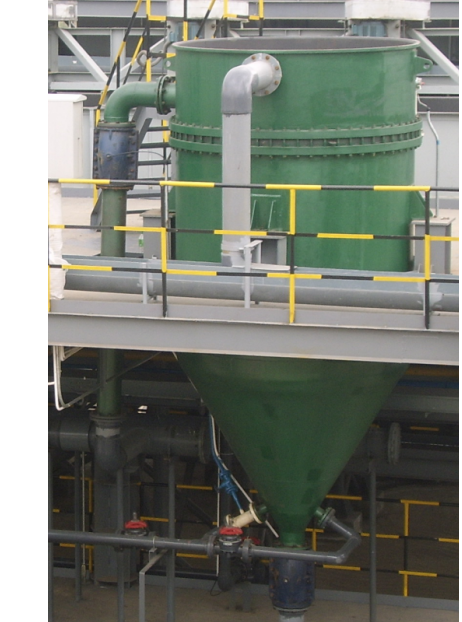

  (上)为现场实图



  过滤元件:设备核心部分,由滤芯和滤膜组成。

  滤芯具有特殊的导流结构,保证最大过滤量。反冲洗时保证水力分布均匀,泥饼脱落迅捷。

  滤膜是设备的关键部分,由滤芯支撑。可耐强酸碱、耐高温。其为高分子织物,光滑疏水,具有高过滤精度和过滤量。



      过滤元件图示



  气控挠性阀门:结构简单,主要为壳体和内胆及连接螺栓组成,利用阀体与内胆的气压,通过内胆的柔性接触,使含有任何固体颗粒、纤维的液体均能迅速达到100%的关闭。其使用面广,无内外泄露,管阀同径,安装简单,控制方便,可迅速、频繁、高质量启闭。



   气控管夹阀门实图


  集成控制器:

  1、根据工艺要求进行实时显示,修改各工艺参数,采用电脑全自动控制。

  2、中文显示,人机界面,可与各种上位机进行通讯,操作方便,运行稳定可靠。

  3、壳体采用304不锈钢压制而成,自带防雨棚。分:常规和防爆型,防爆等级按要求加工。

  4、配套电源:0.15Kw,交流220V;

  5、配套气源:压力0.6MPa,流量0.1m3/min

  6、带远控接口,防护等级IP65。



  不锈钢集成控制器实图


  产品成套技术指标与性能:



序号



技术指标

性能参数说明

1

过滤压力

0.05~0.5MPa

正压过滤;过滤压力0.05MPa-0.15MPa范围内均可正常工作。

2

过滤范围

20PPm(0.002%)~

100000PPm(10%)

被过滤液中的固含量在20PPm(0.002%)~50000PPm(5%)均可有效去除。

3

适应温度

5~75

被过滤液温度在5~85范围,设备均可正常工作。

4

化学稳定性

PH=0.1~14

耐酸、碱、盐溶液长期腐蚀,良好的化学稳定性。

5

控制方式

过滤-反冲-沉降-排渣

运行时间(秒级)

连续可调

过滤-反冲-沉降-排渣

全气控运行,通过控制按钮实现。

6

滤芯寿命

1~10μ m孔径

表面膜技术

滤膜表面疏水性强,容易脱饼;

点支撑结构和低压过滤,表面磨损小,保证了滤膜的使用寿命。

7

滤后水质

悬浮物总量

小于20ppm

具有表面过滤性能的滤膜;

特有的清液回流装置。


    设备配套条件





技术条件

1

安装环境

1.室外或室外均可,长期在0°C以下运行要有保温措施;

2.环境条件允许为弱酸或弱碱性腐蚀性气氛;

3.钢平台或水泥平台架空安装;

2

工作制度

1.每天24小时连续运行;

2.年工作制度8000小时(333天);

3.有专职管理人员;

3

气象条件

1.气压kPa:适应于国内所有地区;

2.气温):30~+45

3.相对湿度(%):长期在85%~90%的条件下正常运行;

4

电源条件

1.控制和照明:220V/50Hz,单相;

2.火、零、地线明确标记,按要求供电;

3.功率消耗:0.15KW

4.防护等级IP65

5

气源条件

要求提供仪表用气。

1.气压:0.6MPa(至集成控制器进气端子);

2.耗气量:阀门控制:耗气量 0.1m3/min当现场不能提供仪表用气时,可采取移动式空气压缩机供气,空气压缩机选购参数:

.气压:1.0MPa(空气压缩机供气端子);

.需配置1m3储气罐

6

进液方式

1.正压进液。

2.当待过滤液与过滤器清液出口液位差大于6米,含固量小于1%时,可直接利用液位差向过滤器进液;

3.通常采取进液泵向过滤器进液,扬程选取25米;

7

滤膜再生

1.在废酸直接过滤工艺中,不需要酸洗再生;

2.在酸性废水中和浆液过滤工艺中,采用5%稀盐酸酸洗再生;

3.在磷酸过滤工艺中,采用12%稀硫酸酸洗再生;

4.在河水直接过滤工艺中,定期采用用盐酸杀菌除苔藓。


  产品规格型号



型号

外形φ×h

容积

处理能力

mm

m3

M3/h·m2

1

GGY-20NBP-H

1200×3636

3.29

8~17

2

GGY-35NBP-H

1500×3913

5.35

14~30

3

GGY-45NBP-H

1700×4096

7.03

18~38

4

GGY-54NBP-H

2000×4361

9.95

22~46

5

GGY-63NBP-H

2100×4377

10.50

25~53

6

GGY-80NBP-H

2200×4385

12.22

32~68

7

GGY-93NBP-H

2300×4615

13,27

37~80

8

GGY-120NBP-H

2700×4915

15.12

55~100



  说明:

  1、型号说明



  2、产品选型说明

  单台设备选型时根据待处理液含固量、液体粘性等综合考虑进行选型。含固量大时处理能力可参考表内较低处理量,反之,可选较高处理量;液体粘性较大时,处理能力可参考表内较低处理量,反之,可选较高处理量。


  应用领域:


  工业废水处理

  黄金冶炼、铜冶炼、铅锌冶炼废水

  高砷、氟硫铁矿制酸烟气净化废水

  污水处理厂城市生活污水处理

  石油化工催化裂化废水净化

  磷复肥生产中的含氟废水

  锡冶炼烟气脱硫废水

  火电厂污水

  煤化工急冷水

  选矿水


  工艺液体过滤净化

  低砷氟硫铁矿制酸、磷石膏制酸,

  铜冶炼电解阳极泥氯化银、粗硒过滤回收

  五氧化二钒生产中钒液浸出后的过滤净化

  饲料级磷酸氢钙一段除氟中和液过滤

  稀土、料浆、矿浆液过滤

  黄金提炼金贵液过滤净化

  烟气净化稀酸过滤回用

  稀磷酸过滤净化提纯

  钽铌物料过滤回收

  锌电解液过滤净化

  硫酸铜贵液过滤

  贫胺液净化

  河水过滤
